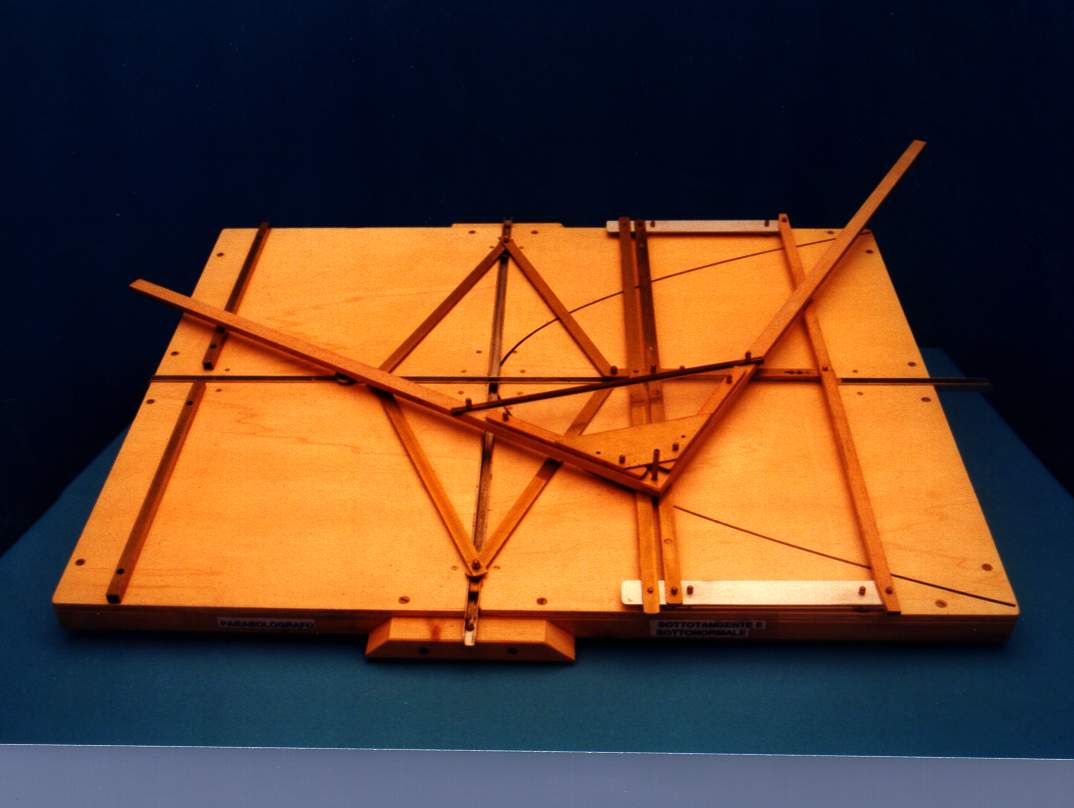

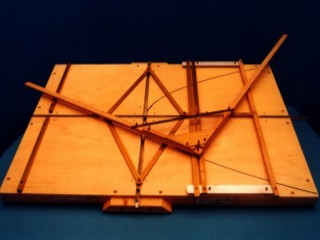

Sul piano di base sono fissate due scanalature rettilinee ortogonali a e b. Un rombo articolato ha due vertici opposti A e B scorrevoli nella scanalatura a e gli altri scorrevoli nella scanalatura b. Al vertice A è vincolata una lastra di plexiglas sulla quale sono fissati un perno C (AC=cost.), che scivola nella scanalatura a, e una scanalatura s, perpendicolare ad a. ll vertice P di una squadra qPq è vincolato a scorrere nella s , mentre i suoi lati sono costretti a passare nei cursori B e C. Quando B scorre su a, P descrive un ramo di parabola.
